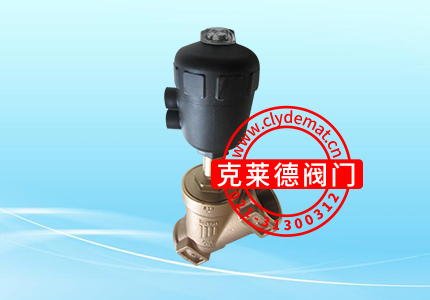

氣控角閥2” |
|
||||||||
![]() |
|||||||||
氣控角閥保持流速能夠節省空間.它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥.使用時,應該選擇常開或常閉.角座閥廣泛應用于短時間頻繁啟動,具有反應靈敏,動作準確的特點。 優點: 1、流路簡單,死區和渦流區較小,借助于介質自身的沖刷作用,可有效地防止介質堵塞,即有較好的自潔性能; 2、流阻小,流量系數比單座閥大,相當于雙座閥的流量系數; 它適用于高粘度、含懸浮物和顆粒狀流體的場合,或用于要求直角配管的地方。其流向一般為底進側出。 特殊情況下可以反裝,即流向側進底出。 工作原理:給氣控制其開關。(根據客戶要求,還可以選雙作用加彈簧復位,控制更精準) 特點: 1. 具有閥門開或關位置顯示。 2. 外部氣動先導,可增加使用壽命,免維護。 3. 溢流口與滑塊間有自調節密封壓蓋,可提高密封性能。 4. 閥體角座結構,可實現大流量(特別是與普通截止閥相比較), 結構緊湊響應快。 參數: 閥體材質:黃銅,不銹鋼 壓力范圍:0-2.5Mpa(即PN0-PN25) 介質溫度:-20 ℃ ~+200 ℃(常溫型) -20℃ - +300℃(高溫型) 環境溫度:-10 ℃ ~+60 ℃ 規格:DN15-80 密封材料:聚四氟乙烯 執行機構外殼:聚酰按、不銹鋼 氣動角座閥在生活中的應用: 控制氣體:中性氣體,空氣 控制液體:自動化工業控制流體、食品級乳工業、生活用水、普通管道流體介質等。 注意事項: 1. 管道必須清潔無污染。 2. 根據需要安裝,但最好使執行機構朝上。注意流向。 3. 連接閥門注意對準管道,只有在用戶特殊要求時才取下執行機構。 4. 打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
| |||||||||
