AV泵 |
|
||||||||
![]() |
|||||||||

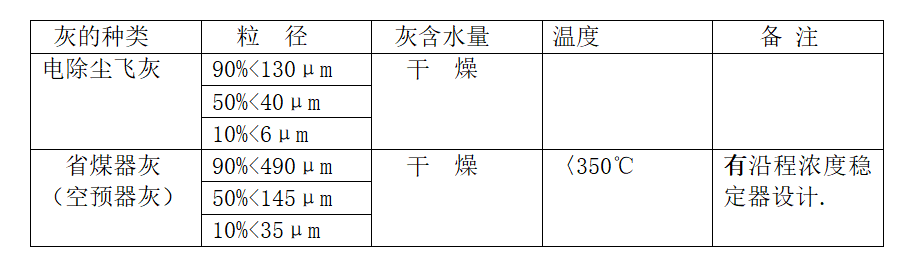

1:用途 AV泵用于電除塵器下飛灰的輸送。可以進行800米左右的超長距離的輸送。 2:特點 結構簡單、維護工作量小、輸送能力大、良好灰氣比。 3:概論 在系統正常運行過程中,灰堆積在AV泵上方除塵器電場的出口處。飛灰在重力的作用下落進安裝在下方的AV泵中,然后通過輸灰管路輸送至灰?guī)臁?/span> AV泵布置在除塵器電場出口下方,每個除塵器電場下的AV泵共用一條輸灰管道。灰斗中的料位計被覆蓋,觸發一次輸送循環。AV泵的入口圓頂閥開啟,灰在重力作用下落入泵中。在填充過程中,管路圓頂閥將關閉且密封輸灰管道,以防止空氣由于電除塵器負壓經輸送管道而被吸入。經過一個定時延遲,入口圓頂閥將關閉,管路圓頂閥打開。在所有入口圓頂閥都已關閉并且密封后,將經過一個短暫的延遲,以使管路圓頂閥在空氣被引入主AV泵之前完全打開。開啟輸送空氣閥,所有AV泵中的灰將進入輸送管道,然后被輸送至目標灰?guī)?。在灰卸入灰?guī)熘螅l(fā)出輸送壓力下降的信號,輸送空氣閥關閉,循環完成。 每臺AV泵都配有就地氣控箱,盤內裝有與本泵相關的電磁閥、壓力開關。遠方控制由PLC控制。主控畫面包括控制、指示和報警信息。4:使用條件 A:物料條件 AV泵可用于電除塵飛灰和省煤器灰(空預器灰)的輸送,其物料條件為:
| |||||||||
