一、進料圓頂閥簡介：

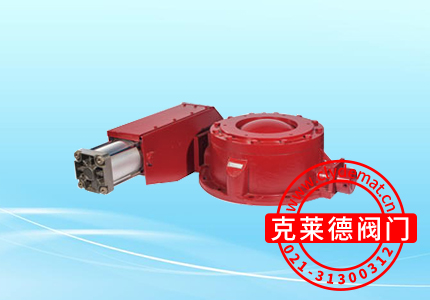

進料圓頂閥用于快速起閉的閥門，是目前國際上燃煤電廠氣力輸灰系統中使用數量最多、使用效果最佳的關鍵性閥門。主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的進料口、出料口、排氣口、助吹口、排堵口及管道切換的開關控制。產品的優良性能在多年市場運作中得到充分驗證，贏得了廣大客戶的信賴。
進料圓頂閥主要配置：直行程氣缸DN200 P22457E-00，限位開關A1011，閥體 DN200 CP26999B-01，圓頂 DN200 CP1158B-00，傳動軸 DN200 CP1016D-00，組合式軸承 DN200 P8011D-00，V型防塵圈￠75 DN200 M3415，軸座DN200 CP19642E-00，VARI密封圈 ￠50 DN200 M1171，隔環 DN200 CP2147C-00，彈簧圓柱銷 ￠14X80 DN200 GB879-86，O型軸密封圈￠50 DN200 M1162，頂板 DN200 CP29669D-00，頂部接頭 DN200 P29757B-00，套環 DN200 CP29617D-00，支撐環DN200 CP29616D-00，插入式密封圈 DN200 P5524C-01，O型密封圈 DN200 M5206，鑄件聯軸器 DN200 CP21761C-00，聯軸器 DN125 DN 150 CP19643E-00，Y插軸套 ￠25 x ￠20 x ￠20 DN200 M3017，彈簧圓柱銷 ￠14X90 DN200 GB879-86，高溫插入式密封圈DN200 P17460C-01，密封組件 DN200 M3231，底部接頭 DN200 CP4355B-00，氣缸上支架 200mm圓頂閥 CP21584B-00等
二、結構和工作原理
1）結構形式

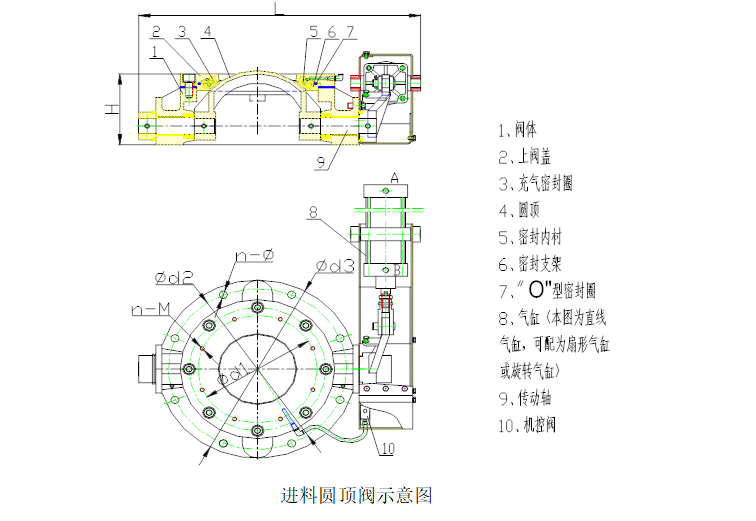

如進料圓頂閥示意圖所示：氣動圓頂閥大至由閥體、上閥蓋、充氣密封圈、圓頂、密封內襯、密封支架、“O”型密封圈、氣缸、傳動軸、氣缸、機械閥等組成。作為出料、排氣、切換等其它作用時配有進料體和出料體；根據使用場合不同所配氣缸有直線氣缸、扇形氣缸、旋轉氣缸3種形式。
2）工作原理
圓頂閥從開啟狀態運行到關閉狀態：氣源從氣缸進氣口A通入，氣缸桿推動圓頂向上作90°旋轉運動，使圓頂處于充氣密封圈正下方，同時當氣缸運行到位將機械閥打開給充氣密封圈充氣，使充氣密封圈與圓頂緊密結合，并保持有一定的壓力，這時圓頂閥就處于完全關閉關閉的狀態了。
反之圓頂閥從關閉狀態運行到開啟狀態：氣源從氣缸的另一進氣口B通入，密封圈開始快速卸壓，氣缸桿推動圓頂向下作90°旋轉運動，到位后就達到完全開啟的目的了。
如果安裝有控制開關，還應檢查氣缸處于關閉、開啟位置的控制開關動作及輸出關閉、開啟信號的情況。
三、主要性能和特點
1）啟閉靈活、圓頂無沖刷 氣動圓頂閥在開關過程中圓頂與特制橡膠密封圈保持有0.8~1.5mm的間隙，圓頂動作時與密封圈無接觸，運行阻力小，轉動靈活、可靠，密封圈的使用壽命得到保證；閥門開啟時，料口全流通無阻擋，避免了物料對圓頂?shù)闹苯記_刷。
2）密封嚴密、性能優良 氣動圓頂閥的密封圈采用特制可充氣式橡膠密封圈，密封性能好。當圓頂閥處于關閉狀態時，橡膠密封圈充氣、膨脹，緊緊包裹在球面圓頂上，形成一個非常可靠的密封環帶，密封嚴密。
3）選材考究、工藝科學 充氣式橡膠密封圈和圓頂是氣動圓頂閥核心部件，根據使用工況的不同采用不同的材料。密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點；科學編選不同的處理工藝，使產品具有耐磨、耐沖刷等特性；圓頂光滑堅硬的表面，保證了圓頂與橡膠密封圈的緊密接觸，實現了密封的最佳配置。
4）維護量小、壽命長 氣動圓頂閥的橡膠密封圈有效使用壽命達一年以上，更換時只需將法蘭螺絲擰開即可更換，整體維護量小，閥體壽命一般能達到10年。
5）自動控制、運行可靠 氣動圓頂閥的氣動執行器采用直線氣缸可扇形氣缸全封閉驅動，輸出扭距大，閥門啟閉靈活、到位，性能可靠，可滿足在惡劣工況下工作；電磁閥、機械閥、回訊器的配置可實現遠程PLC自動控制。

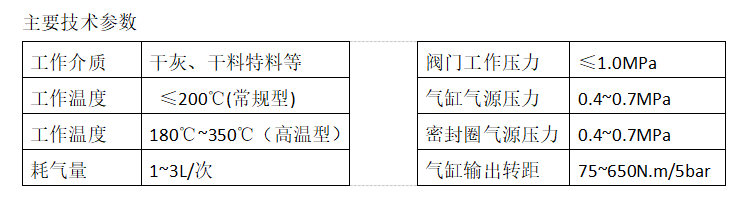

四、技術參數

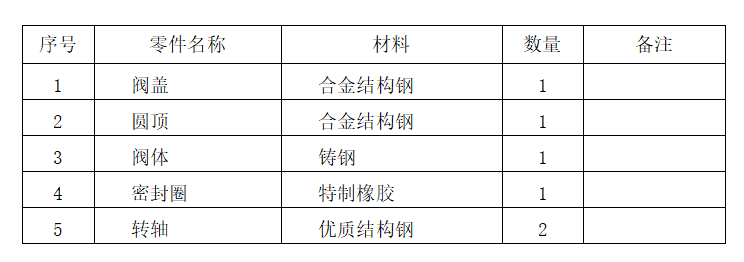

五、主要零件的材質

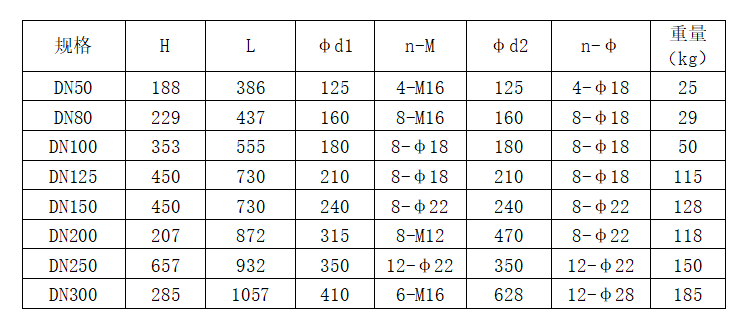

六、安裝尺寸
七、安裝須知
1）閥門出廠前已經過調整和動態試驗，氣路連接完好；適用于垂直管路、傾斜管路、水平管路等任何角度管路的安裝。安裝時只需用對應的螺栓和密封墊固定在管道法蘭上，將氣動執行器進氣口A、B和機械閥進氣口與氣源管路連通即可。
2）安裝前先檢查公稱壓力、公稱通徑、連接法蘭的螺栓和螺母是否符合規定，檢查零部件有無破損等缺陷，不要隨意調節出廠前已經緊固好的閥門連接螺栓。
3）嚴禁安裝閥門完畢后施焊反法蘭，以免損壞閥門密封圈。
4）安裝時，閥門安裝方向應與介質流動方向一致（閥門殼體外有流向標識），在圓頂閥法蘭和對接法蘭之間加3～5mm厚度高壓石棉墊圈，連接螺栓加墊片并緊固全部連接螺栓，不得有松動現象，且固緊力矩要求一致，做到均勻?qū)ΨQ。
5）電磁閥等控制開關的連接要仔細閱讀使用說明書，注意安裝使用要求和電源、電壓、電流及使用溫度等有關參數，做到接線準確無誤。
6）氣動圓頂閥試運行時，氣缸的兩個進氣口A、B分別進氣，同時機械閥進氣口進氣，密封圈充氣、排氣，圓頂閥關閉、開啟，反復運行5～10次，確認開關控制動作協調一致、靈敏可靠、運行正常，方可進入系統正常工作。
7）充氣密封圈氣源壓力應保證在0.4～0.7MPa且不得小于輸送壓力，必須高于輸送壓力0.15MPa；氣源必須是潔凈、干燥、無油壓縮空氣。
8）閥門出廠前充氣密封圈已根據使用工況的溫度裝配完好，如需更換請對應選擇常規型或高溫型。
八、使用和維護保養
1）氣動圓頂閥使用時，應按照工作原理中的工作程序進行操作，若安裝有控制元件（如：電磁閥、位置反饋、機械閥（快速排氣閥）等），必須仔細閱讀相應的使用說明書，以保證系統的正常工作。
2）應定期對圓頂閥進行維護與保養。
3）應經常檢查閥門的氣密性及運行情況，氣缸的密封應良好，各密封面、點應完整牢固，嚴密無損。氣缸進氣口接頭不允許有損傷，氣缸和氣源管路的各部位不得有泄露，保證氣源管路的連接完好無損，保持正常的氣源壓力。
4）經常檢查閥門與管道連接處是否存在泄露現象，法蘭連接處的螺栓不得有松動、缺失，高壓石棉墊應完好無破損。
5）位置反饋器外殼防護應完整嚴實、連接緊密，防止進水、受潮與灰塵的侵蝕，保證電信號的正常傳送，不得隨意更換或改動控制元件。
6）經常清潔閥門外部表面，除去灰塵、油污及介質殘漬等臟物，尤其要保證閥門活動部位的清潔，以免產生磨損和銹蝕。在運行中閥門應完好、無泄露，開啟和關閉靈活。
7）要隨時觀察密封圈充氣壓力和氣缸工作壓力的傳感信號是否符合設定的標準范圍（即0.4～0.7MPa），當壓力低于標準或警報器報警時，應檢查圓頂與密封圈是否出現損傷、泄露現象，及時發現及時處理。
8）選用水冷式高溫氣動圓頂閥時，其進出水接頭必須連接牢靠，停用冷卻水時必須排凈閥體水槽中的積水，以防銹蝕。

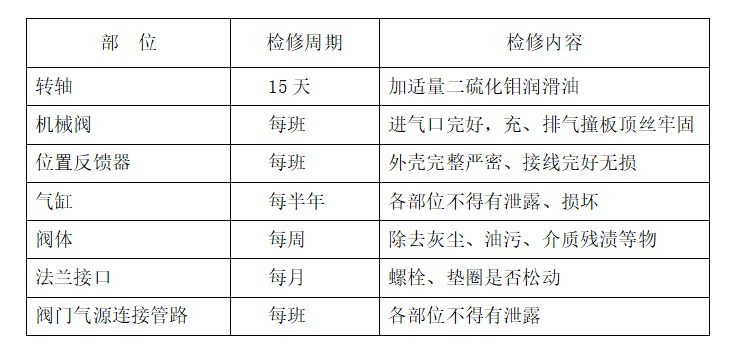

9）定期檢修維護項目表
九、運輸和儲存
1）在搬運裝卸和運輸過程中應注意防止磕碰和撞擊，防潮防壓，以免損壞機件。
2）如不能及時安裝應在產品易銹蝕部位定期涂防銹油，外套塑料袋裝入原包裝箱，并存放在倉庫或適宜的環境中，不得倒置。儲存環境為：溫度為-5～50℃，相對濕度不大于65%。
3）要定期檢查閥門的存放情況，一旦發現問題應及時解決，避免有害因素?fù)p毀閥門。

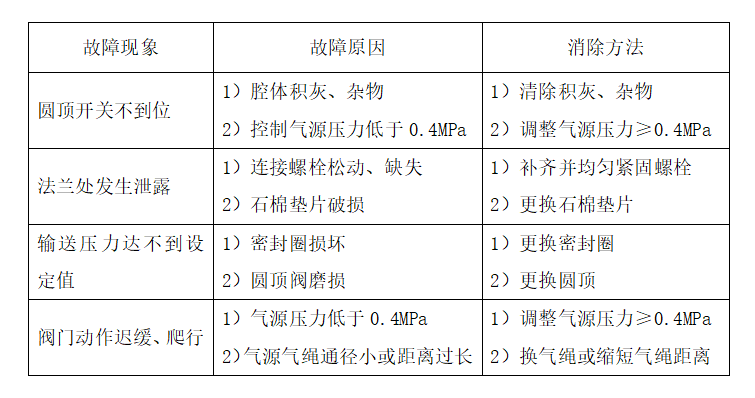

十、可能發生的故障、及故障原因及消除方法
|
